■ Semi-Submersible 일반
|
잠수식 구조물 (Submerged Pontoon) 에 작업 공간 (Working Platform) 이 몇 개의 기둥(Column) 으로 받쳐진 형태로 대부분 자체 추진능력을 갖고 있어 견인할 필요가 없으며, 필요한 위치에 도착하면 Pontoon 에 물을 채워 전체적으로 어느 정도 가라 앉힘으로 수면 위의 높이를 낮추어 거친 해상 상태에서도 안정적으로 작업할 수 있도록 한다. 일반적으로 수심 300~400m 정도 까지 사용하나 수심 3,000m 까지 작업 가능한 것도 있다.

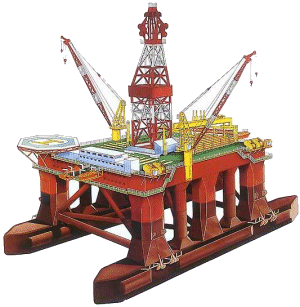

Semi-Submersible 은 주로 Drilling Unit 으로 사용되나 Production Unit 으로 사용되는 것도 있으며, 아래 우측의 그림은 대표적인 형태의 Semi-Submersible Drilling Platform 이다. |
|
|
한편 낮은 수심에서 Ballasting 을 통해 해저면에 안착시켜 사용하는 것을 Submersible 이라고 하며,
주로 하부의 Pontoon 없이 Column 만 있는 Caisson Rig 형식이다.
아래 사진 참조 (수심 26m 용)
|
|

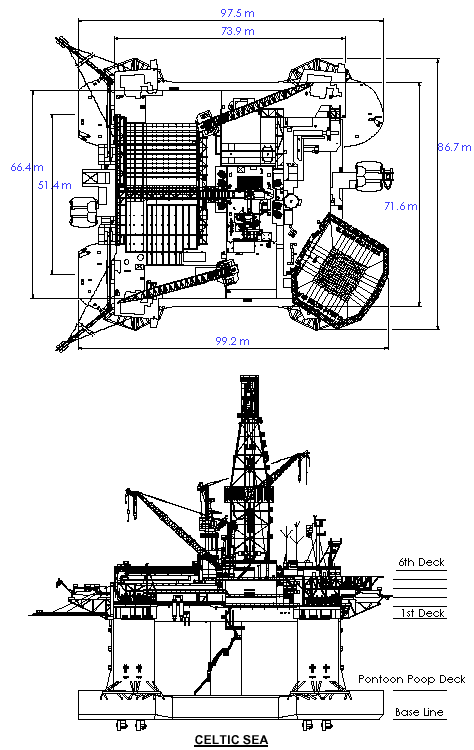

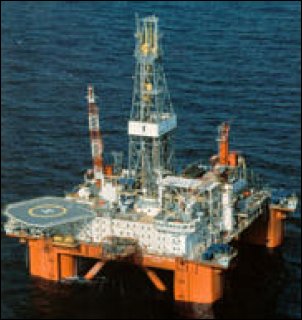

■ Semi-Submersible 사례 1 - Drilling Unit, 1,753 m (5,750 ft)
|
|
Name Glomar Celtic Sea |
|
General |
Main Deck Loa x Boa |
97.5 x 86.7 m |
|
Draft, towing/operating |
7.6 m / 20.9 m |
|
Quarters Capacity |
112 persons |
|
Operating Water Depth |
1,753 m |
|
Max. Variable Load (Drilling) |
5,000 lt |
|
Drilling |
Derrick |
50.3 x 12.2 m
static hook load 726 tons, 14 drilling lines |
|
Drawworks |
3,000 HP, three DC motor driven |
|
Top Drive |
46,380 ft-lbs continuous torque |
|
Mud Pumps |
3 x 1,600 HP triplex pumps |
|
Storage |
Liquid Mud |
1,300 cbm |
|
Base Oil |
400 cbm |
|
Brine |
225 cbm |
|
Bulk Material |
650 cbm |
|
Others |
DC Power |
15 x 1,250 amp |
|
Main Power |
4 x 2,300 kw + 2 x 2,500 kw |
|
Cranes |
2 x 85 ton + 2 x 45 ton |
|
Subsea - Riser |
1,750 m, O.D. 530 mm |
|
Subsea - Riser Tensioner |
13 x 73 ton tensioner, 15 m line travel |
|
Propulsion |
4 x 2,400 kw CPP azimuth thruster
2 x 2,150 kw FPP azimuth thruster |
자료출처 : GlobalSantaFe
■ Semi-Submersible 사례 2 - Production Unit
|
|
Name Sedco 135D
Built 1966/2001
Yard Rotterdam Dry Dock
Operation Condition Water Depth 183 m, Wind 50 knots, Wave 17 m at 18 sec, Current 0 knots |
|
General |
L x B x x Depth |
104 x 104 x 51 m |
|
Quarters Capacity |
93 persons |
|
Max. Water Depth |
183 m |
|
Storage |
Drill Water |
1,615 cbm |
|
Portable Water |
132 cbm |
|
Fuel Oil |
803 cbm |
|
Others |
Main Power |
1 x 1,125 kw + 2 x 1,030 kw |
|
Cranes |
2 x 50 ton + 1 x 10 ton |
자료출처 : Transocean
■ Semi-Submersible 사례 3 - Drilling Unit, 1,372 m (4,500 ft)
|
|
Name Sovereign Explorer
Built 1984
Yard Cammell Laird Shipbuilers, UK
Operation Condition Water Depth 1,372 m, Wind 65 knots, Wave 15 m at 9 sec, Current 1.5 knots |
|
General |
L x B x Depth |
92 x 78 x 41 m |
|
Draft, towing/operating |
11 m / 24 m |
|
Quarters Capacity |
100 persons |
|
Operating Water Depth |
1,372 m |
|
Max. Drill Depth |
7,620 m |
|
Drilling |
Derrick |
57.9 x 12.2 x 12.2 m
static hook load 1,000 kips |
|
Drawworks |
3,000 HP |
|
Top Drive |
1,000 HP |
|
Mud Pumps |
3 x 1,600 HP |
|
Storage |
Liquid Mud |
499 cbm |
|
Drill Water |
1,955 cbm |
|
Portable Water |
393 cbm |
|
Fuel Oil |
1,957 cbm |
|
Bulk Mud / Cement |
465 / 214 cbm |
|
Others |
Main Power |
4 x 2,640 kw |
|
Cranes |
2 x 55 ton |
|
Subsea - Riser |
O.D. 530 mm, length 15 m |
|
Subsea - Riser Tensioner |
13 x 80 kips + 4 x 120 kips |
|
Propulsion |
2 x azimuth thruster |
자료출처 : Transocean
|
