■ Jack-Up 일반
|
오르내릴 수 있는 다리를 가진 바지의 형태로 필요한 위치로 견인되어 해저면으로 다리를 내림으로 바지를 수면 위로 들어 올려서 안정된 위치에서 시추작업을 할 수 있도록 만들어 졌다. 통상 수심 100m 이내의 장소에서 사용된다.
주로 Drilling Unit 으로 사용되며 Derrick 이 측면의 빔을 타고 선외측으로 이동할 수 있어 본체를 움직이지 않고 시추공의 위치선택의 폭을 넓힌 것을 Cantilever Type 이라고 한다. |
|

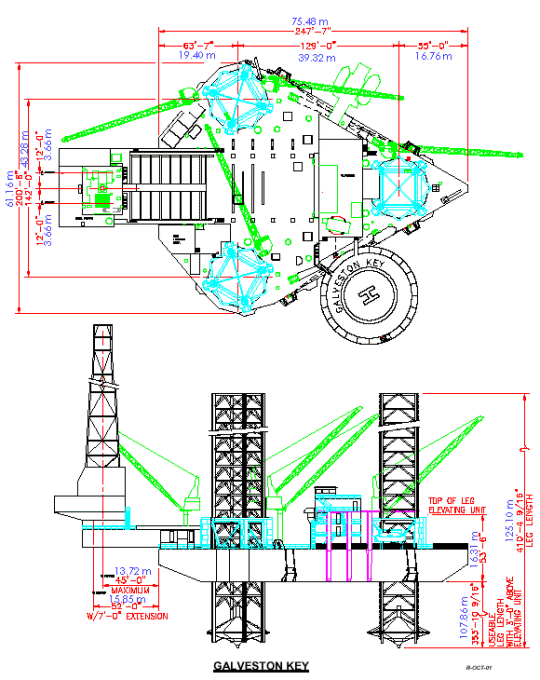

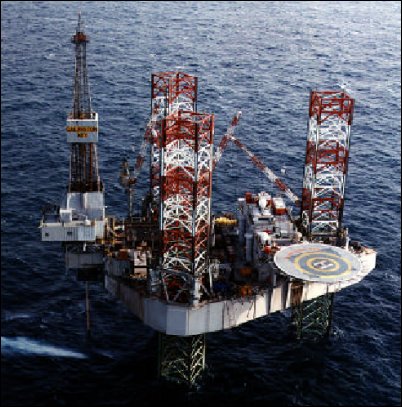

■ Jack-Up 사례 1 - Drilling Unit, Cantilever Type
|
|
Name
Galveston Key
Operation Condition
Water Depth 91.44 m
Wind 70 knots
Wave 9.1 m
Current 1.5 knots
|
|
General |
Loa x Boa x Doa' |
75.48 x 61.16 x 7.92 m |
|
Legs' |
3 square legs x 125 m |
|
Quarters Capacity |
100 persons |
|
Operating Water Depth |
91.44 m |
|
Jacking System |
electric driven rack and pinion |
|
Cantilever Envelope |
13.72 x 7.32 m |
|
Max. Variable Load (Drilling) |
8,424 kips |
|
Drilling |
Derrick |
48.77 x 9.14 m
static hook load 467 tons, 12 drilling lines |
|
Drawworks |
3,000 HP, two DC motor driven |
|
Top Drive |
26,400 ft-lbs continuous torque |
|
Mud Pumps |
2 x 1,600 HP triplex pumps |
|
Storage |
Active Liquid Mud |
266 cbm |
|
Reserve Liquid Mud |
175 cbm |
|
Base Oil |
203 cbm |
|
Brine |
318 cbm |
|
Bulk Material |
295 cbm |
|
Others |
DC Power |
4 x 1,500 amp |
|
AC Power |
4 x 1,400 kva Genarators, diesel driven |
|
Cranes |
4 x 50 ton |
자료출처 : GlobalSantaFe
■ Jack-Up 사례 2 - Drilling Unit, Cantilever Type
|
|
Name Shelf Explore
Built 1982
Yard CFEM, France
Operation Condition
Water Depth 91m
Wind 50 knots
Wave 10 m
Current 1 knots
|
|
General |
L x B x Depth |
75 x 86 x 8 m |
|
Legs' |
3 square legs x 134 m |
|
Quarters Capacity |
84 persons |
|
Operating Water Depth |
91 m |
|
Jacking System |
electro-mechanical |
|
Max. Drill Depth |
7.620 m |
|
Drilling |
Derrick |
48.77 x 10.97 x 10.97 m, 453 mt |
|
Drawworks |
3,000 HP |
|
Top Drive |
454 mt |
|
Mud Pumps |
2 x 1,600 HP |
|
Storage |
Liquid Mud |
269 cbm |
|
Drill Water |
715 cbm |
|
Portable Water |
313 cbm |
|
Fuel Oil |
365 cbm |
|
Bulk Mud / Cement |
156 cbm / 156 cbm |
|
Others |
Main Power |
3 x 2,500 kw |
|
Cranes |
2 x 105/41 ton |
자료출처 : Transocean
|
