■ Drill Ship 일반
|
통상적인 선박과 같은 형태로 Drilling Deck 을 설비하여 Jack-Up 혹은 Semi-Submersible 로는 작업이 곤란한 수심이 깊은 곳에 사용한다.
이동성이 좋으며 수심 1,500m 혹은 그 이상에서도 작업이 가능하나 거친 해상에서는 불안정 하다는 약점이 있다. |
|

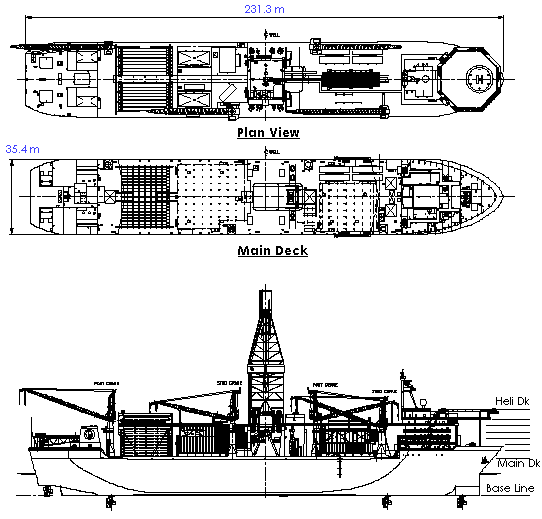

■ Drill Ship 사례 1 - 2,743 m (9,000 ft)
|
|
Name Glomar C.R. Luigs |
|
General |
Loa x x Boa x Depth |
231.3 x 35.4 x 18.3 m |
|
Draft, drilling |
8.5 m |
|
Displacement, max draft |
66,967 lt |
|
Quarters Capacity |
150 persons |
|
Operating Water Depth |
9,000 m |
|
Max. Variable Load (Drilling) |
25,589 lt |
|
Drilling |
Derrick |
54.9 x 18.3 x 50.3 x 16.8 m
static hook load 907 tons, 14 drilling lines |
|
Drawworks |
5,000 HP, four DC motor driven |
|
Top Drive |
51,600 ft-lbs continuous torque |
|
Mud Pumps |
4 x 2,200 HP triplex pumps |
|
Storage |
Liquid Mud |
2,110 cbm |
|
Base Oil |
560 cbm |
|
Crude Oil |
22,000 cbm |
|
Brine |
1,525 cbm |
|
Bulk Material |
780 cbm |
|
Others |
Main Power |
8 x 4,184 kw |
|
Cranes |
2 x 77 ton + 2 x 48 ton |
|
Subsea - Riser |
I.D. 500 mm |
|
Subsea - Riser Tensioner |
12 x 113 ton tensioner, 20 m line travel |
|
Dynamic Positioning System |
dual DGPS with backup system |
|
Propulsion |
6 x 6,700 HP FPP azimuth thruster |
자료출처 : GlobalSantaFe
|
